В метрологии давления есть оборудование, которое внешне выглядит достаточно просто, но решает задачу высокой практической важности: оно помогает сравнивать показания рабочих средств измерений с эталонными приборами. К таким средствам относится пресс ручной гидравлический, применяемый как установка сравнительной калибровки для манометров, датчиков, преобразователей давления и другой измерительной аппаратуры. Его ценность не только в создании давления, но и в том, что он позволяет делать это плавно, воспроизводимо и без сложной энергетической инфраструктуры. Для многих лабораторий, сервисных организаций и промышленных предприятий это остается удобным способом поддерживать достоверность измерений.
Общая идея сравнительной калибровки понятна даже специалисту, который не каждый день работает с метрологией. Есть эталонный прибор с известными характеристиками, есть проверяемое средство измерений, и есть источник давления, который подает одну и ту же нагрузку на оба канала. Если давление создается стабильно, оператор может сравнить показания, оценить отклонение, построить протокол и принять решение: прибор можно использовать, его надо настроить, отремонтировать или вывести из эксплуатации. Именно в этой роли ручной гидравлический пресс становится не "силовым станком" в обычном производственном смысле, а частью измерительной системы.

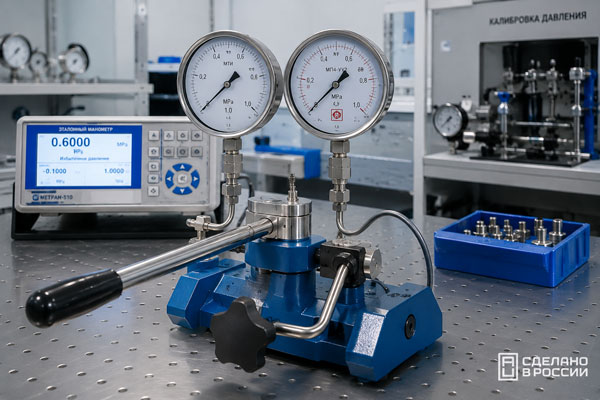

Пресс
| В российской практике такие установки востребованы потому, что парк средств измерений давления огромен: от обычных технических манометров на трубопроводах до цифровых калибраторов, преобразователей, реле давления и датчиков, работающих в автоматизированных системах управления. При этом оборудование для калибровки должно быть доступным, ремонтопригодным, совместимым с действующими методиками и понятным персоналу. Российское производство ручных гидравлических прессов отвечает именно этой прикладной логике: заказчику важны не только паспортные характеристики, но и наличие документации на русском языке, поставка запасных частей, консультации по применению и возможность быстро встроить устройство в действующую лабораторную процедуру.

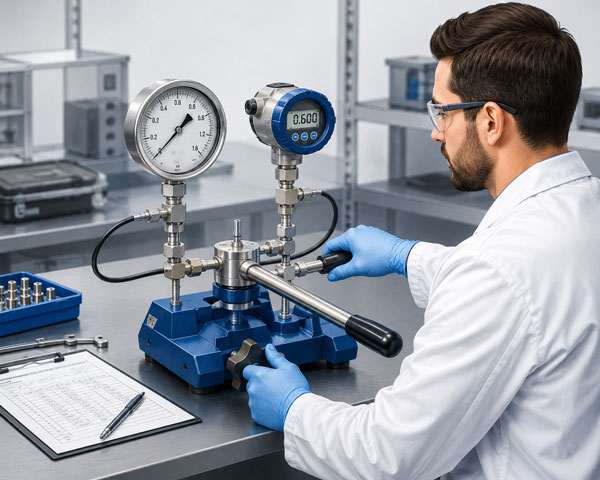

пресс в действии
|
Ручной гидравлический пресс для калибровки давления обычно состоит из корпуса, ручного насоса или винтового механизма тонкой регулировки, резервуара с рабочей жидкостью, штуцеров для подключения эталонного и проверяемого прибора, вентилей сброса и элементов защиты. В зависимости от исполнения он может работать в разных диапазонах давления, иметь одну или несколько присоединительных точек, комплектоваться переходниками, уплотнениями, манометрическими кранами и дополнительными аксессуарами. Важнейшая особенность такой установки - возможность плавно поднимать и снижать давление, фиксируя контрольные точки без резких скачков.
Сравнительная схема предполагает, что эталонное средство измерений и проверяемый прибор находятся в одинаковых условиях по давлению. Оператор создает давление вручную, выдерживает стабилизацию, считывает показания и переходит к следующей точке. При необходимости он выполняет ход вверх и ход вниз, чтобы оценить гистерезис, повторяемость, погрешность и поведение прибора после разгрузки. Такой подход особенно удобен для манометров, мановакуумметров, датчиков избыточного давления и преобразователей, которые требуют регулярного контроля.
Слово "ручной" в названии не означает примитивность. Напротив, для калибровочных задач ручной привод часто дает оператору то, что трудно получить от грубого силового источника: тонкое дозирование, быстрое чувство процесса, отсутствие вибраций от электродвигателя, независимость от сети и компактность. Если установка сделана качественно, а уплотнения, резьбы и рабочая жидкость подобраны правильно, ручное создание давления оказывается предсказуемым и удобным даже в ежедневной лабораторной работе.
Главная причина применения ручного гидравлического пресса - обеспечение доверия к измерениям. Давление является одним из базовых параметров в энергетике, нефтегазовой отрасли, химическом производстве, водоснабжении, машиностроении, пищевой промышленности, фармацевтике и коммунальной инфраструктуре. Ошибка в показаниях может привести к неверной настройке технологического процесса, ложному срабатыванию защиты, перерасходу ресурсов, простою оборудования или риску для персонала. Калибровка и поверка позволяют заранее выявлять такие отклонения.
В российском правовом и техническом поле метрологическая деятельность опирается на требования к обеспечению единства измерений. Для части средств измерений обязательна поверка, для других может проводиться калибровка в рамках системы качества предприятия. Практический смысл в обоих случаях близок: нужно доказательно подтвердить, что прибор показывает давление с допустимой точностью. На странице Ростест о поверке манометров и средств измерений давления видно, насколько разнообразны приборы, связанные с измерением давления и вакуума, и почему лабораториям требуется специализированная база для таких работ.
Установка сравнительной калибровки помогает выполнять несколько типовых операций. Она создает контрольные значения давления, обеспечивает подачу среды к приборам, позволяет плавно изменять нагрузку, фиксировать стабильные точки, сравнивать показания, проверять герметичность подключения и оценивать поведение прибора при циклической нагрузке. В зависимости от методики оператор может использовать несколько точек диапазона, например 0, 25, 50, 75 и 100 процентов верхнего предела измерений, а затем повторить измерения при снижении давления.
Для производственного предприятия наличие собственного ручного гидравлического пресса означает меньшую зависимость от внешних подрядчиков. Не каждый прибор можно легко снять и отправить в стороннюю лабораторию без остановки процесса. Иногда проще организовать участок контроля на месте, особенно если речь идет о большом количестве однотипных манометров или датчиков. Для сервисной компании такой пресс, наоборот, становится мобильным рабочим инструментом: с его помощью можно обслуживать клиентов, подготавливать приборы к поверке, проверять оборудование после ремонта и проводить входной контроль новых средств измерений.
История гидравлического пресса связана с развитием представлений о передаче давления жидкостью. Принцип Паскаля, согласно которому давление в замкнутой жидкости передается во все стороны, стал фундаментом для гидравлических машин. В конце XVIII века английский инженер Джозеф Брама запатентовал гидравлический пресс, и это решение быстро показало промышленную ценность: сравнительно небольшое усилие на малом поршне позволяло получить значительно большее усилие на большом поршне. В дальнейшем гидравлические прессы применялись в ковке, штамповке, выдавливании, прессовании и других тяжелых операциях.
О развитии прессов как класса машин можно прочитать в материале Большая российская энциклопедия о прессах, где описаны разные виды прессового оборудования и их промышленное назначение. Для метрологии важна не сама идея деформации заготовки, а более общий принцип: жидкость может служить удобным носителем давления. Когда промышленность стала требовать точного контроля технологических параметров, гидравлические источники давления начали использовать не только для выполнения механической работы, но и для проверки измерительных приборов.
Современный ручной гидравлический пресс для сравнительной калибровки - это результат такого перехода от грубой силы к точному управлению. В нем важны не тоннаж и производительность, а стабильность давления, герметичность, удобство регулировки, совместимость с эталонами и безопасность оператора. Поэтому метрологическая установка отличается от гаражного или кузнечного пресса: она проектируется вокруг измерительного процесса, а не вокруг формоизменения материала.
Школа метрологии в России традиционно уделяет большое внимание прослеживаемости результатов, оформлению протоколов, соблюдению методик и сохранению единства измерений. На этом фоне отечественное производство установок давления выглядит логичным: прибор должен соответствовать привычным требованиям лабораторий, работать с распространенными присоединительными размерами, иметь понятные регламентные процедуры и обслуживаться без длительной зависимости от импортных комплектующих.
Пользователи таких установок разнообразны, но почти всегда их объединяет потребность в регулярном контроле давления. Метрологические службы заводов применяют ручные прессы для обслуживания манометров, установленных на технологических линиях, компрессорных станциях, гидросистемах, котельном оборудовании и испытательных стендах. Лаборатории поверки и калибровки используют их как часть рабочего места, где эталонный прибор подключается рядом с проверяемым средством измерений.
Сервисные организации применяют установки сравнительной калибровки при ремонте, диагностике и предпродажной подготовке приборов. После замены чувствительного элемента, стекла, корпуса, уплотнений или электронной части необходимо убедиться, что прибор не только механически исправен, но и корректно показывает давление. Ручной гидравлический пресс позволяет сделать это быстро и без подключения к сложной стендовой системе.
В учебных центрах и технических вузах такое оборудование используют для демонстрации принципов гидравлики, метрологии и поверочных операций. На одном стенде можно показать, как давление создается, как оно передается по жидкостной системе, почему требуется удаление воздуха, как влияет температура, почему важна выдержка показаний и чем отличается грубая проверка от документированной калибровки.
Отдельная группа пользователей - предприятия, работающие в удаленных регионах. Для них особенно важны автономность, ремонтопригодность и простота конструкции. Если объект находится далеко от крупного метрологического центра, компактный ручной пресс позволяет выполнять часть операций на месте, снижая расходы на логистику и сокращая время простоя оборудования.
Указание на российское производство для такого оборудования имеет практический смысл. Во-первых, это упрощает коммуникацию с изготовителем: технические вопросы, документация, паспорта, руководства по эксплуатации и рекомендации по подбору аксессуаров доступны на русском языке. Во-вторых, заказчик может быстрее решить вопрос с запасными частями, переходниками, уплотнениями и сервисом. В-третьих, отечественный производитель лучше понимает типовые задачи российских метрологических служб и требования к оформлению оборудования для эксплуатации.
Российский ручной гидравлический пресс как установка сравнительной калибровки может быть особенно выгоден, когда предприятие стремится снизить зависимость от зарубежных поставок. Импортное оборудование часто качественное, но его цена, сроки поставки, доступность расходников и сервисная поддержка могут меняться под влиянием логистики, валютных курсов и ограничений. Для лаборатории, которая работает каждый день, предсказуемость поставки иногда важнее декоративных опций или избыточной автоматизации.
Еще одно преимущество - возможность адаптации под конкретную задачу. Российскому заказчику может понадобиться определенный диапазон давления, набор резьбовых адаптеров, исполнение под конкретную рабочую жидкость, удобный кейс, дополнительная линия подключения или совместимость с уже имеющимся эталонным прибором. Локальный производитель чаще готов обсуждать такие детали и выпускать комплектацию, которая соответствует реальному рабочему месту, а не абстрактному каталожному набору.
Позитивный эффект проявляется и в жизненном цикле. Хороший пресс служит годами, но уплотнения стареют, жидкость загрязняется, соединения требуют контроля, а персоналу периодически нужны консультации. Когда производитель находится в России, проще поддерживать оборудование в рабочем состоянии, планировать профилактику и не держать лабораторию в ожидании редкой импортной детали.
На рынке оборудования для создания и калибровки давления присутствуют производители из разных стран. В качестве возможных конкурентов российским решениям обычно рассматривают Германию, Китай, США, Великобританию, Италию, Швейцарию, Индию и некоторые другие промышленные страны. У каждой группы поставщиков есть свои сильные стороны. Немецкие и швейцарские бренды часто ассоциируются с высокой точностью, развитой инженерной культурой и долговечностью. Американские и британские производители сильны в измерительной аппаратуре, цифровых калибраторах и комплексных лабораторных системах. Китайские компании активно конкурируют ценой и широтой ассортимента. Индийские поставщики заметны в сегменте доступных метрологических и испытательных устройств.
При этом выбор страны происхождения не должен превращаться в формальное сравнение флагов. Для пользователя важнее совокупность факторов: диапазон давления, плавность регулировки, герметичность, качество материалов, совместимость с эталонными приборами, наличие документации, сроки поставки, стоимость владения и сервис. Российское оборудование выигрывает там, где требуется понятная эксплуатация в местных условиях, быстрый контакт с производителем и разумная цена без длительных импортных процедур.
Импортные установки могут быть оправданы, если лаборатории нужны специфические диапазоны, высокая степень автоматизации, программная интеграция или единая система от глобального бренда. Однако для многих типовых задач сравнительной калибровки ручной гидравлический пресс отечественного производства закрывает основную потребность без усложнения процесса. Это особенно заметно в организациях, где ежедневно проверяются десятки приборов, а оборудование должно быть надежным, простым и ремонтопригодным.
Основная выгода ручного гидравлического пресса - снижение неопределенности в работе приборного парка. Когда манометры и датчики регулярно сравниваются с эталоном, предприятие лучше понимает реальное состояние оборудования. Это помогает планировать замену приборов, предотвращать аварийные ситуации, поддерживать качество продукции и выполнять требования внутренних стандартов.
Вторая выгода - экономия времени. Если установка находится рядом с рабочим местом метролога, проверку можно выполнить без сложной подготовки. Оператор подключает прибор, заполняет систему рабочей жидкостью, удаляет воздух, создает нужные точки давления и фиксирует результаты. При правильно организованном процессе одна установка может обслуживать значительный поток однотипных приборов.
Третья выгода - гибкость. Ручной пресс не требует электропитания, может использоваться в лаборатории, ремонтной зоне или на выездном объекте, а набор переходников позволяет подключать приборы с разными резьбами и посадочными размерами. В условиях, где не всегда есть удобная инфраструктура, такая автономность становится существенным преимуществом.
Четвертая выгода - контроль затрат. Автоматизированные калибровочные стенды полезны, когда нужно обрабатывать большие серии приборов или интегрировать результаты в цифровую систему качества. Но они дороже, сложнее в обслуживании и не всегда нужны для базовых операций. Ручной гидравлический пресс часто дает оптимальное соотношение цены, надежности и функциональности.
Нейтральный взгляд на оборудование требует учитывать не только преимущества, но и ограничения. Ручной гидравлический пресс зависит от квалификации оператора. Если не удалить воздух из системы, неправильно подобрать рабочую жидкость, перетянуть резьбовые соединения или слишком быстро менять давление, результаты могут быть нестабильными. Поэтому важны обучение персонала, соблюдение руководства по эксплуатации и аккуратная подготовка рабочего места.
Другой риск связан с герметичностью. Даже небольшая утечка приводит к падению давления и мешает удерживать контрольную точку. В лабораторной практике это решается регулярной проверкой уплотнений, чистотой соединений, правильным хранением адаптеров и своевременной заменой изношенных деталей. Установка должна обслуживаться как измерительное оборудование, а не как случайный слесарный инструмент.
Есть и ограничения по среде. Гидравлические прессы используют жидкость, поэтому они не всегда подходят для приборов, которые нельзя контактировать с маслом или другой рабочей жидкостью без разделителя сред. Для кислородных систем, пищевых линий, фармацевтических процессов и некоторых газовых применений требуется особая осторожность, совместимые материалы и соблюдение специальных правил. В ряде задач целесообразнее применять пневматические калибраторы или разделительные устройства.
Не следует забывать о безопасности. Высокое давление опасно при разрушении соединения, повреждении прибора или ошибке оператора. Нужно использовать исправные шланги, фитинги, переходники и манометры, не превышать допустимые пределы, закрывать сбросные вентили без чрезмерного усилия и работать в защитных очках там, где это предусмотрено инструкцией. Чем выше давление, тем важнее дисциплина.
Выбор установки начинается с диапазона давления. Он должен соответствовать реальным приборам, которые будут калиброваться. Нет смысла покупать избыточно мощную установку для низких давлений, потому что точная регулировка в нижней части диапазона может быть менее удобной. И наоборот, пресс с недостаточным верхним пределом не позволит проверить приборы на рабочих точках.
Важны присоединительные размеры и комплект переходников. На предприятии могут одновременно использоваться манометры с метрической, трубной и другой резьбой. Чем лучше продуман комплект адаптеров, тем меньше времени уходит на подключение и тем ниже риск повредить резьбу. Желательно, чтобы соединения были удобны для частых перестановок, а уплотнения легко заменялись.
Следующий критерий - плавность регулировки. Для сравнительной калибровки оператору нужно не просто "накачать" давление, а точно подвести его к контрольной точке и удержать. Поэтому ценятся механизмы тонкой настройки, информативный ход рукоятки, надежный вентиль сброса и стабильность объема системы. Хорошая эргономика снижает утомляемость и уменьшает вероятность ошибки.
Также стоит смотреть на материалы, качество обработки, устойчивость основания, удобство обслуживания, наличие паспорта, руководства, гарантийных обязательств и сервисной поддержки. Для лаборатории важны не отдельные красивые характеристики, а предсказуемая работа установки в течение многих лет.
На практике процедура может отличаться в зависимости от методики, но общий ход похож. Оператор осматривает установку, проверяет уровень и состояние рабочей жидкости, убеждается в чистоте присоединительных поверхностей, подключает эталонный прибор и проверяемое средство измерений. После заполнения системы удаляется воздух, потому что пузырьки ухудшают стабильность и делают давление "упругим".
Затем давление плавно поднимается до первой контрольной точки. После небольшой выдержки оператор считывает показания эталона и проверяемого прибора. Дальше он переходит к следующим точкам диапазона. Если методика требует обратного хода, давление снижается ступенями, и показания снова фиксируются. По итогам рассчитываются отклонения и делается вывод о пригодности прибора.
Для устойчивого результата важна повторяемость действий. Один и тот же оператор, одинаковая выдержка, аккуратный сброс давления, отсутствие ударных нагрузок и стабильная температура помогают получить более надежные данные. При большом потоке приборов полезно вести журнал обслуживания самой установки: когда менялась жидкость, какие уплотнения заменялись, были ли замечены утечки или нестабильность.
- ✓ устойчивый стол или стенд, исключающий смещение установки во время работы
- ✓ чистые присоединительные поверхности и отдельное место для адаптеров
- ✓ эталонный прибор с подходящим диапазоном и действующим подтверждением метрологических характеристик
- ✓ рабочая жидкость, совместимая с установкой и проверяемыми приборами
- ✓ инструкция, методика выполнения измерений и форма протокола
- ✓ средства защиты, если они требуются по уровню давления и внутренним правилам предприятия
Такая организация не требует сложной инфраструктуры, но резко повышает воспроизводимость операций. В метрологии мелочи имеют значение: загрязненный штуцер, неподходящее уплотнение или неустойчивое основание могут повлиять на результат не меньше, чем качество самого пресса.
Будущее ручных гидравлических прессов связано не с отказом от ручного принципа, а с его более удобной интеграцией в цифровую лабораторную среду. Вероятно, будут развиваться комплектации с цифровыми эталонными манометрами, удобными интерфейсами передачи данных, программами для формирования протоколов и базами истории приборов. При этом сам источник давления может оставаться ручным, потому что он прост, надежен и дает оператору точный контроль.
Перспективным направлением является улучшение эргономики: более удобные рукоятки, компактные корпуса, устойчивые основания, быстрые соединения без потери герметичности, продуманные кейсы для выездной работы. Для российских производителей это возможность конкурировать не только ценой, но и практическим удобством, которое видно в ежедневной эксплуатации.
Еще одна тенденция - импортозамещение комплектующих и повышение локализации. Если производитель контролирует критические элементы конструкции, он меньше зависит от внешних поставок и может стабильнее поддерживать качество. Для заказчика это означает более надежные сроки поставки, понятный сервис и прогнозируемую стоимость владения.
Сохранятся и требования к безопасности. По мере роста культуры эксплуатации пользователи будут внимательнее относиться к защите оператора, качеству резьбовых соединений, совместимости сред и документированию процедур. Хорошая установка сравнительной калибровки будет восприниматься не как вспомогательная "насосная" принадлежность, а как полноценная часть метрологической системы предприятия.
Ручной гидравлический пресс как установка сравнительной калибровки занимает устойчивое место между простым источником давления и сложным автоматизированным стендом. Он нужен там, где требуется регулярно, понятно и экономично проверять приборы давления по эталону. Российское производство делает такие установки ближе к потребностям местных лабораторий: проще получить документацию, подобрать комплектацию, организовать сервис и поддерживать оборудование в рабочем состоянии.
Конкуренция со стороны производителей из Германии, Китая, США, Великобритании, Италии, Швейцарии и Индии будет сохраняться, и это полезно для рынка: пользователи получают выбор, а производители вынуждены улучшать качество, эргономику и сервис. Однако в типовых задачах метрологического контроля отечественный ручной гидравлический пресс остается рациональным решением, особенно если важны ремонтопригодность, доступность и соответствие привычной российской практике эксплуатации.
Такое оборудование помогает снизить риски неверных измерений, продлить срок службы приборного парка, ускорить обслуживание и поддерживать технологическую дисциплину. При грамотном выборе, аккуратной работе и регулярном обслуживании оно становится не разовой покупкой, а долговременным инструментом надежности.
|
